鹽酸列管換熱器：高效熱交換與抗腐蝕的工業利器

一、技術原理：間壁式換熱的精密設計

鹽酸列管換熱器基于間壁式換熱原理，通過管程與殼程的流體隔離實現熱量交換。高溫或含鹽酸蒸汽進入管程，在管內流動過程中，熱量通過管壁傳遞至殼程的冷卻介質（如水或空氣）。冷卻介質吸收熱量后溫度升高并流出，而因熱量散失冷凝為液態鹽酸，從管程底部排出。這一過程實現了熱量傳遞與物質狀態轉變的雙重目標。

核心部件解析：

管束：由數十至數千根直徑19-38mm的換熱管組成，是熱量傳遞的主要通道。材質需耐鹽酸腐蝕，常見選擇包括碳鋼（低濃度鹽酸）、316不銹鋼（含氯工況）、鈦合金（高濃度鹽酸/高溫環境）及碳化硅涂層管（腐蝕工況）。

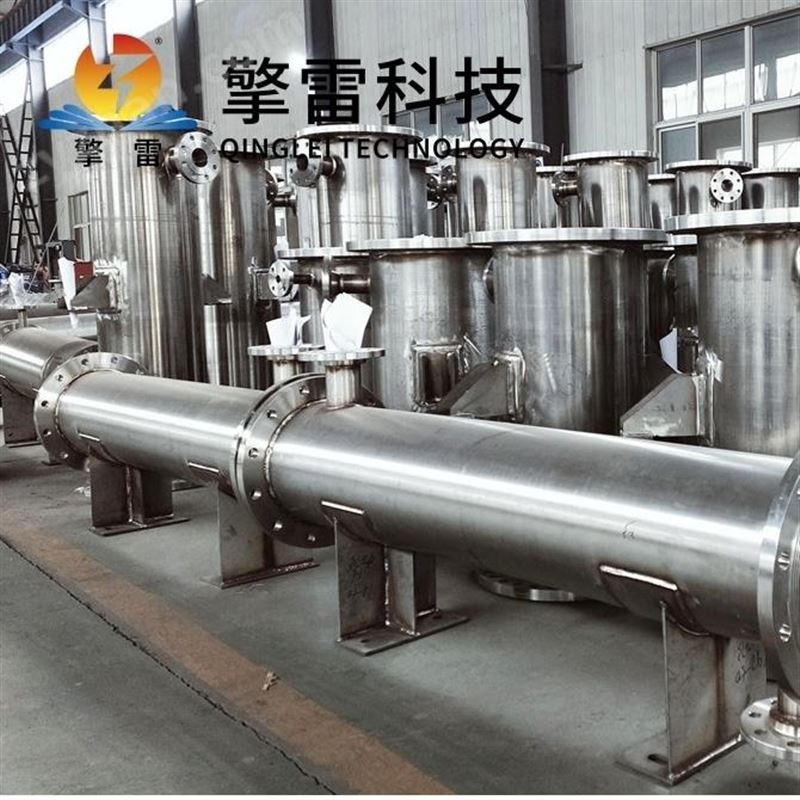

殼體：圓筒形結構，容納冷卻介質并設置折流板。折流板通過改變流體方向強化湍流，使傳熱系數提升20%-40%。

管板：連接管束與殼體的關鍵部件，需承受壓力與溫度載荷，確保密封性，防止兩種流體混合。

封頭：安裝在兩端，支持多流程設計（如2程、4程），優化流體路徑，提升換熱效率。

二、材料創新：抗腐蝕與耐高溫的突破

針對鹽酸的強腐蝕性，設備材料實現多層級創新：

鈦合金TA2：在60℃以上濃鹽酸中腐蝕速率低于0.01mm/a，設計壓力達40MPa，適用于海洋工程及高溫濃鹽酸工況。例如，某氯堿企業采用鈦合金管束的冷凝器壽命超15年，年腐蝕速率<0.005mm。

哈氏合金C-276：耐氯離子腐蝕性能優異，年腐蝕速率<0.01mm，使用壽命超15年，適用于高溫高壓鹽酸環境。

碳化硅復合管束：導熱系數270W/(m·K)，耐溫1200℃，應用于垃圾焚燒爐余熱回收時熱效率提升25%。

氟塑料涂層：FEP/PFA涂層在常溫至120℃范圍內可耐受濃鹽酸腐蝕，成本較金屬材質降低30%。

案例驗證：

某煉化企業采用螺旋纏繞式鹽酸換熱器，在120℃、5MPa工況下冷凝效率達98%，年節約蒸汽成本300萬元。

氯堿工業中，碳化硅涂層設備年腐蝕速率小于0.005mm，設備壽命超過10年，保障生產連續性。

三、結構優化：高效傳熱與緊湊設計

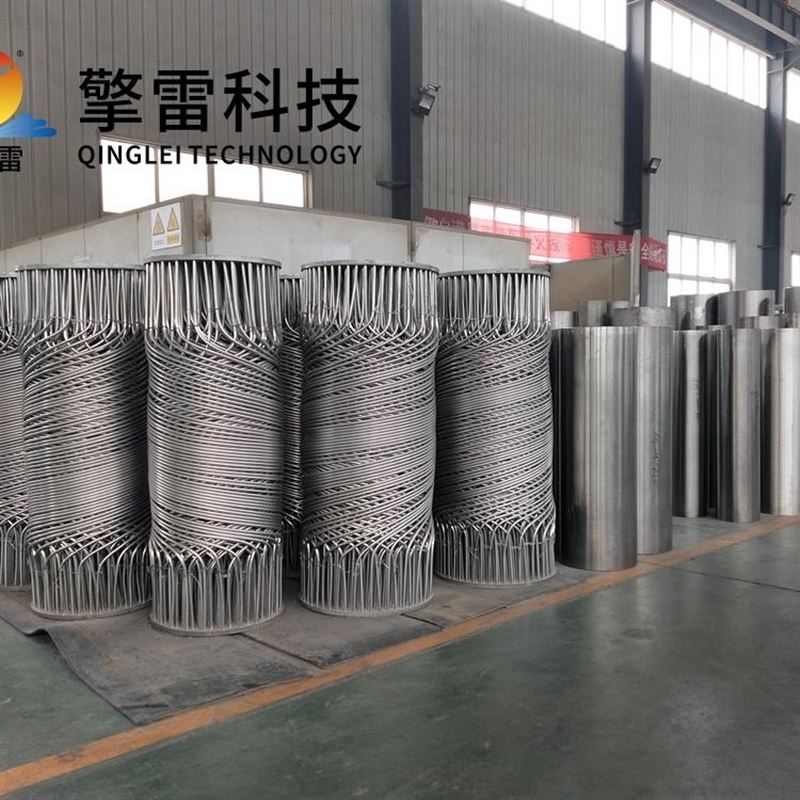

螺旋纏繞管束：部分型號采用螺旋管設計，通過3°-20°螺旋角形成多層立體傳熱面，單位體積傳熱面積達100-170㎡/m3，設備體積縮小40%以上。

逆流換熱優化：管程與殼程流體實現180°逆流接觸，平均溫差提升20%-30%，熱回收效率≥96%。

自支撐結構：纏繞管通過層間焊接形成剛性框架，無需額外支撐件，承壓能力達30MPa以上。

熱補償設計：管束兩端預留自由彎曲段，可自行補償熱膨脹應力，減少熱應力導致的設備損壞，壽命達30-40年。

性能對比：

傳熱系數：螺旋纏繞設計使傳熱系數達14000W/(m2·K)，較傳統列管式提升30%-50%。

體積效率：在相同換熱量下，設備體積僅為傳統設備的50%-70%，重量減輕30%-50%。

四、應用場景：全流程覆蓋的節能方案

鹽酸生產與回收：

合成鹽酸降溫：冷凝效率達98%，年節約蒸汽成本300萬元。

回收：避免氣體排放污染，資源利用率提升20%，年減排CO?超萬噸。

化工合成：

催化裂化：回收高溫煙氣余熱，換熱效率提升30%，年節能費用達240萬元。

加氫裂化：替代傳統U形管式換熱器，減少法蘭數量，泄漏風險降低90%。

制藥行業：

醫藥中間體生產：溫差控制精度±0.5℃，產品合格率提升至99.8%，符合GMP/FDA衛生標準。

低溫反應釜：精確控溫保障有效成分保留率>99%。

環保處理：

含鹽酸廢水預熱/冷卻：熱回收效率提升45%，年減排二氧化碳超萬噸。

垃圾焚燒余熱回收：設備耐溫達350℃，壽命超20年，年減排CO?超千噸。

新興領域：

LNG液化：在-162℃工況下實現天然氣高效冷凝，單臺設備處理量達200萬噸/年。

氫能產業鏈：適配20MPa高壓氫-水換熱場景，支持綠氫儲能。

五、維護策略：延長壽命的關鍵

定期清洗：

每3-6個月進行一次清洗，輕微污垢采用高壓水槍沖洗，頑固污垢使用5%-10%稀硝酸浸泡。

螺旋管可拆卸結構使清洗維護成本降低40%。

腐蝕檢測：

通過超聲波檢測、磁粉檢測等技術評估設備腐蝕程度，及時更換受損部件。

物聯網傳感器實時監測管壁溫度、流體流速等16個參數，剩余壽命預測準確率>98%。

密封管理：

采用雙O形環密封+雙管板設計，即使單側失效也可防止介質混合，安全性提升3倍。

六、未來趨勢：智能化與可持續化

材料創新：

研發石墨烯增強碳化硅復合材料，導熱系數突破300W/(m·K)，抗熱震性提升300%。

探索陶瓷材料應用，提升設備在工況下的耐腐蝕性和壽命。

智能集成：

數字孿生技術構建設備三維模型，AI算法自動調節流體分配，節能率提升10%-20%。

集成光伏、儲能系統，構建零碳熱交換解決方案，減少碳排放。

市場前景：

2024年全球鹽酸換熱器市場規模達16.88億美元，預計2030年達22.75億美元，復合增長率5.1%。

中國“十四五"規劃推動綠色生產，換熱器需求年均增長3.4%。
