詳情介紹
衛生級換熱器是專為食品、飲料、制藥、生物工程等高潔凈度需求行業設計的熱交換設備,其核心價值在于高效傳熱、嚴格防污與安全合規。
一、核心設計標準
材料安全
衛生級換熱器采用304/316L不銹鋼、鈦合金等耐腐蝕、耐高溫材質,避免金屬離子析出污染產品。
結構潔凈
設計:流道避免凹陷或縫隙,防止微生物滋生。
全排空設計:設備傾斜角度≥3°,確保停機時液體排空,減少殘留物風險。雙管板換熱器通過中間隔離腔檢漏,防止管程與殼程介質混合。
性能穩定
在溫差較小或流體粘度較高工況下(如高粘度糖漿加熱),仍能保持高效傳熱。例如,刮板式換熱器內部裝有旋轉刮刀,防止物料結垢。
二、主流結構類型
板式換熱器
結構:由多層波紋金屬板片疊加而成,板片間形成狹窄流道,高溫流體與低溫流體逆向流動。
優勢:傳熱效率高(是管殼式的3-5倍)、結構緊湊、占地面積小、清洗維護方便。
應用:牛奶巴氏殺菌、果汁濃縮、啤酒釀造等低溫熱交換工藝。

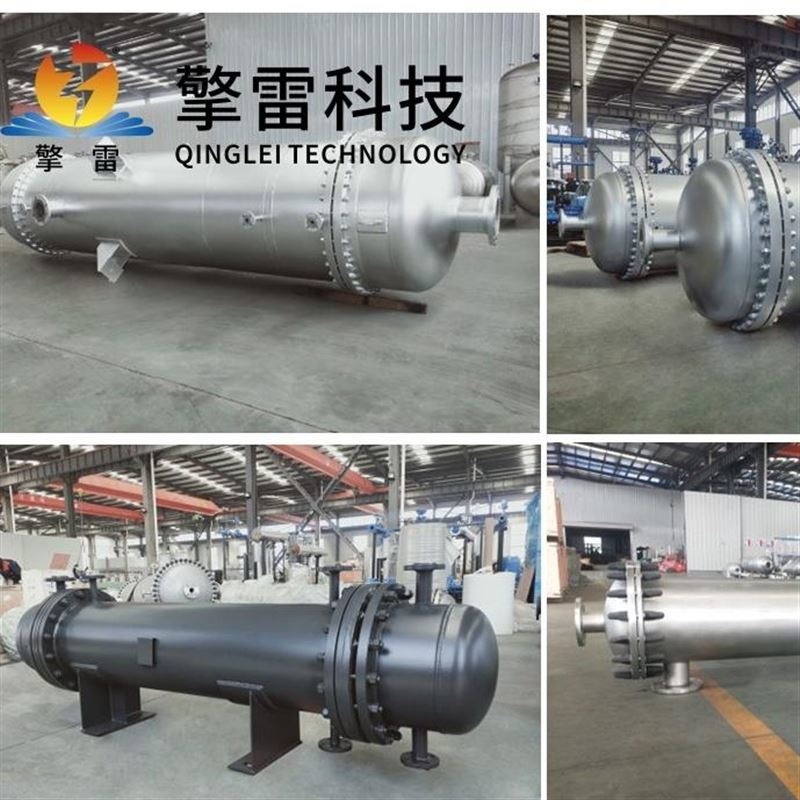

管殼式換熱器
結構:采用316L不銹鋼管束和殼體,管板與殼體焊接或采用衛生級法蘭連接。雙管板設計通過中間隔離腔檢漏,防止交叉污染。
優勢:承壓能力高(設計壓力可達1.6MPa),適用于高壓或高溫蒸汽加熱場合。
應用:用水系統、高粘度流體加熱(如糖漿、果醬)。
毛細管換熱器
結構:由數萬根直徑0.5-2mm的毛細管組成,傳熱面積密度達5000m²/m³。
優勢:適用于微流量、高精度溫控場景,溫度波動控制在±0.1℃以內。
三、應用場景
食品工業
果汁濃縮:管殼式換熱器通過蒸汽加熱實現果汁蒸發濃縮,CIP清洗周期縮短至每周1次,生產線利用率提升15%。
無菌水制備:毛細管換熱器將培養基溫度從4℃升至37℃,集成無菌過濾模塊,支持小批量、多批次生產模式。
四、技術優勢與創新
材料升級
石墨烯涂層:在不銹鋼表面沉積石墨烯薄膜,抗腐蝕性能增強5倍,適用于強酸、強堿工況。
陶瓷復合管:開發氧化鋁-碳化硅復合陶瓷管,耐溫達1000℃,適用于超臨界流體換熱。
結構優化
3D打印流道:采用金屬增材制造技術構建仿生樹狀分形流道。
智能檢漏系統:集成光纖傳感器,實時監測雙管板隔離腔壓力變化。
