管殼式換熱器設備
產品描述：
管殼式換熱機組集成循環水泵、補水泵、控制系統、閥門、儀表、管路、機架（或機箱）等部件于一體，形成一個完整的、可直接安裝運行的成套熱交換系統。該機組主要用于工業生產、區域供暖、中央空調、生活熱水供應等領域，實現兩種或多種不同溫度流體之間的熱量傳遞。
廠商性質：生產廠家- 更新時間：2025-10-29
- 訪 問 量：67
詳情介紹

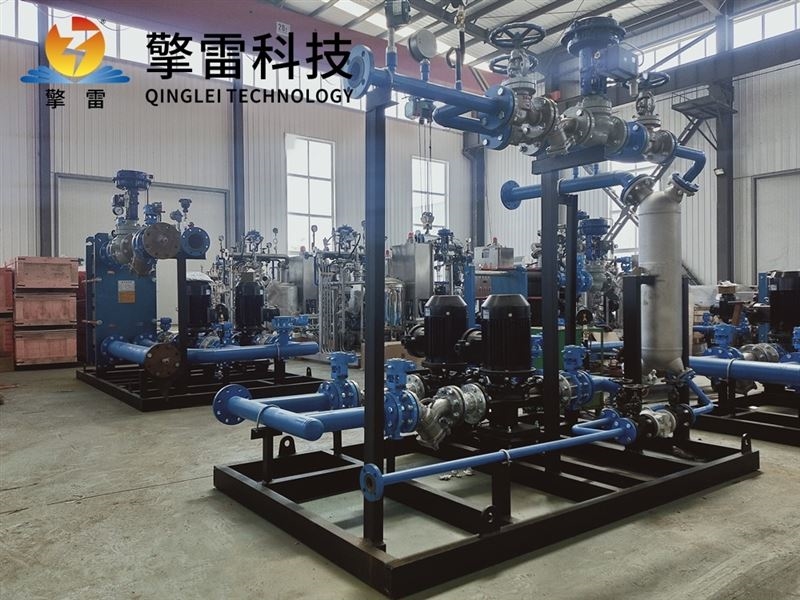

管殼式換熱機組是一種高效、可靠、應用極為廣泛的熱交換設備。它以管殼式換熱器為核心，集成循環水泵、補水泵、控制系統、閥門、儀表、管路、機架（或機箱）等部件于一體，形成一個完整的、可直接安裝運行的成套熱交換系統。該機組主要用于工業生產、區域供暖、中央空調、生活熱水供應等領域，實現兩種或多種不同溫度流體之間的熱量傳遞。
一、配置
核心：管殼式換熱器（單臺或多臺并聯/串聯）
動力：循環水泵（變頻控制）、補水泵（定壓補水）
控制：配電柜、控制柜、溫度傳感器、壓力傳感器、流量計、電動調節閥
安全：安全閥、泄水閥、排氣閥
監測：壓力表、溫度計
結構：鋼制機架或封閉式機箱
二、核心部件：管殼式換熱器
機組的核心是管殼式換熱器，其基本結構由以下部分組成：
殼體(Shell):外部圓筒形壓力容器，一種流體在殼程內流動。
管束(TubeBundle):由多根換熱管組成，固定在兩端的管板上。另一種流體在管程內流動。
管板(TubeSheet):固定換熱管，并分隔管程與殼程流體。
折流板(Baffle):安裝在殼體內，支撐管束，并引導殼程流體橫向沖刷管束，增強傳熱效果。
封頭(Head)/管箱(Channel):安裝在管束兩端，用于分配和匯集管程流體。
根據結構不同，管殼式換熱器主要分為：固定管板式、浮頭式、U型管式、填料函式等，可根據工況（如溫差、壓力、介質清潔度）靈活選擇。
三、主要功能與應用
加熱(Heating):利用高溫熱源（如蒸汽、高溫熱水、工藝余熱）加熱低溫流體（如冷水、空氣、工藝介質）。
應用：區域集中供暖、生活熱水制備、工藝流程加熱。
冷卻(Cooling):利用低溫冷源（如冷卻水、冷凍水）冷卻高溫流體（如工藝介質、潤滑油、壓縮空氣）。
應用：工業冷卻、空調制冷、設備散熱。
冷凝(Condensation):將高溫氣態介質冷凝為液態。
應用：蒸汽冷凝回收、制冷系統冷凝器。
蒸發(Vaporization):將液態介質加熱至沸騰蒸發。
應用：制冷系統蒸發器、海水淡化。
四、產品優勢與特點
高效傳熱：管殼式換熱器結構成熟，通過優化管型（如螺紋管、波紋管）、管束布置和折流板設計，可實現高效穩定的傳熱性能。
結構堅固，承壓能力強：采用金屬（碳鋼、不銹鋼、銅、鈦等）制造，能承受較高的工作壓力和溫度，適用于苛刻工況。
適應性強：可處理高溫、高壓、高粘度、腐蝕性等多種復雜介質。通過選用不同材質和結構形式，滿足多樣化的工業需求。
易于維護與清洗：特別是浮頭式和U型管式結構，管束可從殼體中抽出，便于對管程和殼程進行機械清洗和檢修，維護成本相對較低。
運行穩定，壽命長：結構簡單可靠，無運動部件（換熱器本體），故障率低，在正確操作和維護下使用壽命長。
模塊化設計，安裝便捷：機組采用集成化設計，工廠預制、測試，現場只需連接進出口管道和電源，大大縮短安裝周期，減少施工難度。
智能控制：配備先進的自動化控制系統（PLC/DDC），可實現溫度、壓力、流量的自動調節、遠程監控、故障報警、數據記錄等功能，確保系統安全、節能、穩定運行。
節能環保：高效的換熱性能有助于降低能源消耗；可回收利用工業余熱，實現能源梯級利用，符合綠色發展趨勢。
五、應用領域
集中供熱/區域供暖
中央空調系統（冷/熱源側）
工業生產（化工、石化、電力、冶金、食品、制藥）
生活熱水系統
制冷與空調工程
船舶與海洋工程
余熱回收利用系
